성북구 연극 지원센터 유니버설 디자인 천정형 큐비클 시공 완료

안녕하세요. 건축물 화장실의 품격을 높이고, 완벽한 기술력으로 공간을 완성하는 화장실 칸막이 큐비클 전문 기업 태민큐비클입니다.

지난 1편 포스팅에서는 서울 성북구 동소문동 한성대입구역 인근에 위치한 ‘창작 연극 지원센터’ 현장의 1차 실측 이야기를 전해드렸습니다. 당시 도면 검토 과정에서 일반적인 화장실 문 폭(600mm)을 훨씬 초과하는 800mm의 도어 규격이 반영된 것을 확인하고, 치명적인 대변기 간섭 문제를 직감하여 현장 재방문을 예고해 드렸었는데요.

010-8470-0924

오늘은 그 전말과 함께, 복잡한 이해관계 속에서 전문가로서 문제를 명쾌하게 해결하고 완벽하게 시공을 마무리한 대망의 2편 스토리를 시작해 보겠습니다.

1. 800mm 도어의 비밀: ‘유니버설 디자인’ 가이드라인

1차 실측 후 이틀 만에 다시 현장을 찾았습니다. 겨울철 공사 특성상 마감 작업의 속도가 더뎌 외관상 큰 변화는 없었지만, 내부적으로는 도어 사이즈 조율을 위한 긴박한 움직임이 필요했습니다. 현장 담당자분께 도면 오류 가능성과 변기 간섭 문제를 설명해 드렸으나, 이는 현장 관리자 선에서 독단적으로 수정할 수 있는 사안이 아니었습니다. 발주처 및 설계 사무소와의 정식 협의가 필요하여, 약 보름간의 긴 기다림의 시간이 이어졌습니다.

보름 뒤, 마침내 발주처, 감리단, 설계사무소, 설비업체, 그리고 저희 태민큐비클이 한자리에 모인 대책 회의가 소집되었습니다. 이 자리에서 설계사무소 측이 제시한 문서에는 도어 폭이 800mm로 설계될 수밖에 없었던 명확한 법적 근거가 적혀 있었습니다.

📄 서울특별시 유니버설 디자인 도시 조성 기본 조례 제7조

• 검토 사항: 일반 대변기 부스의 유효 바닥면적은 폭 1.0m 이상, 깊이 1.5m 이상을 확보해야 하며, 출입문의 유효 폭은 0.8m(800mm) 이상을 반드시 확보해야 함.

• 계획 내용: ‘서울특별시 유니버설 디자인 통합 가이드라인 체크리스트’를 엄격히 준수하여 설계 및 시공할 것.

💡 여기서 잠깐! ‘유니버설 디자인(Universal Design)’이란?

유니버설 디자인은 ‘모두를 위한 디자인(Design for All)‘을 의미합니다. 연령, 성별, 국적, 신체 능력, 장애 여부와 관계없이 모든 사람이 제품, 건축, 환경, 서비스 등을 안전하고 편리하게 이용할 수 있도록 사용의 보편성을 추구하는 설계 방식입니다.

해당 현장은 각 층마다 법정 장애인 화장실이 별도로 개설되어 있음에도 불구하고, 일반 화장실을 이용하는 체구가 큰 분, 마른 분, 일시적 거동 불편자 등 그 어떤 사용자도 차별과 불편함을 느끼지 않도록 일반 큐비클 부스에도 유니버설 디자인을 전격 도입한 것이었습니다. 사회적 약자를 배려하는 이러한 선진국형 건축 설계 방향성에 저희 태민큐비클 역시 깊이 공감하며 적극적으로 협조하기로 뜻을 모았습니다.

2. 전문가의 치밀한 해결책과 4번째 정밀 실측

법적 가이드라인에 따라 문 폭 800mm를 무조건 유지해야 하는 상황에서, 회의에 참석한 모든 관계자분들은 “이 난제를 완벽하게 풀어낼 수 있는 곳은 오직 큐비클 전문 시공사인 태민큐비클뿐”이라며 기술적인 해결을 요청하셨습니다.

이에 저희는 구조적 한계를 극복하기 위해 설비 공정에 한 가지 중요한 기술적 협조를 구했습니다.

“문 폭이 800mm에 달하기 때문에 도어가 대변기 센터(중앙)에 정확히 위치하기 어렵고 한쪽으로 약간 치우칠 수 있습니다. 도어 개폐 시 발생하는 간섭을 최소화하기 위해, 설비 팀에서는 대변기(길이 700mm) 세팅 시 최대한 벽면 안쪽 밀착 라인으로 배관을 고정해 주십시오.”

회의가 끝나고 본격적인 설계 조율을 위해, 이번에는 혼자가 아닌 태민큐비클의 최정예 베테랑 시공 팀장과 함께 현장을 다시 찾았습니다. 이 현장만 벌써 4번째 방문이었습니다. 번거롭고 시간이 걸리더라도, 시공 전에 완벽한 데이터와 근거를 확보하는 것이 최종 마감 품질을 높이고 오시공으로 인한 자재 손실을 막는 가장 지름길이기 때문입니다.

3. 현장 정밀 실측 중 발견된 복합적 변수들

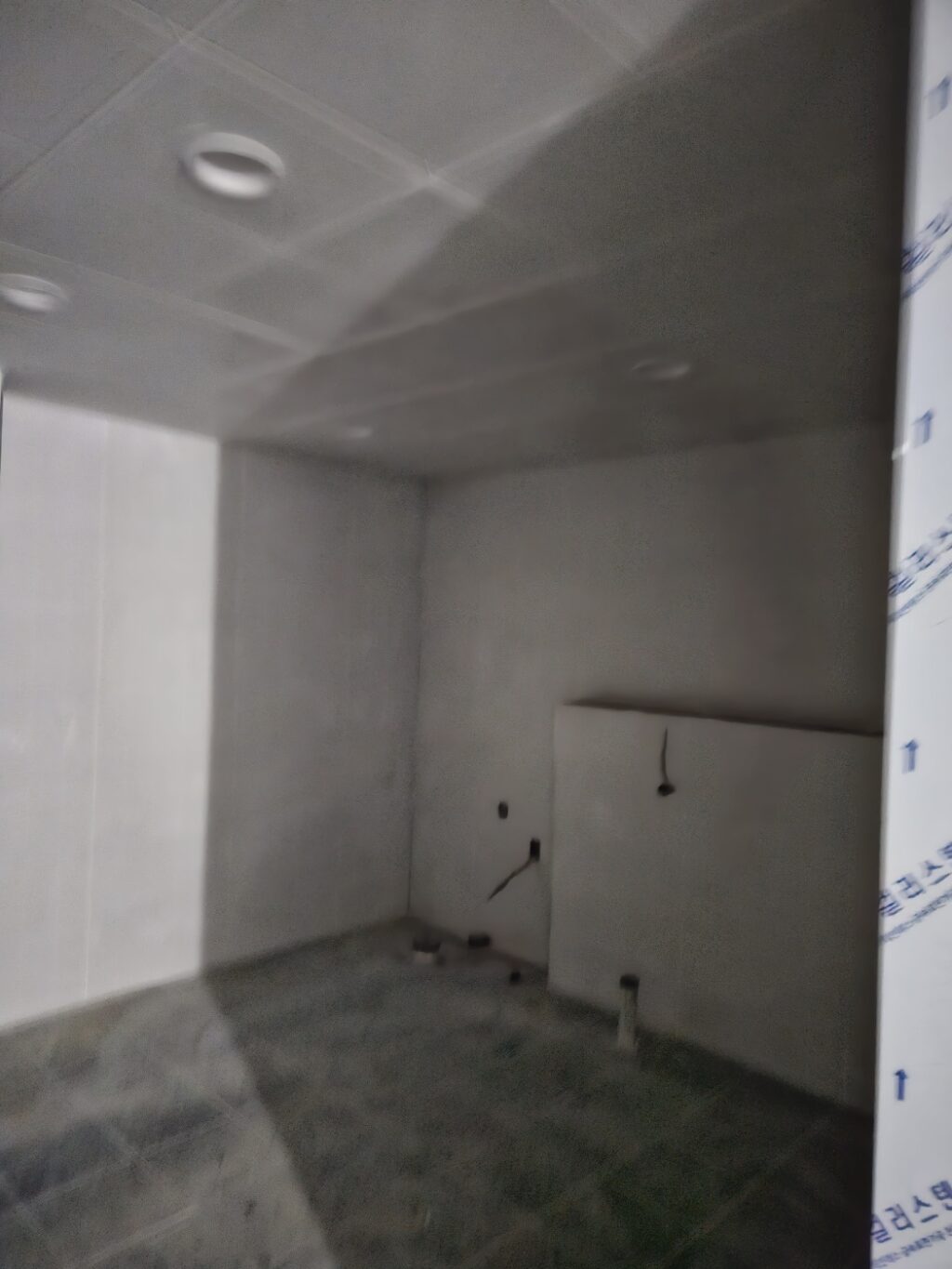

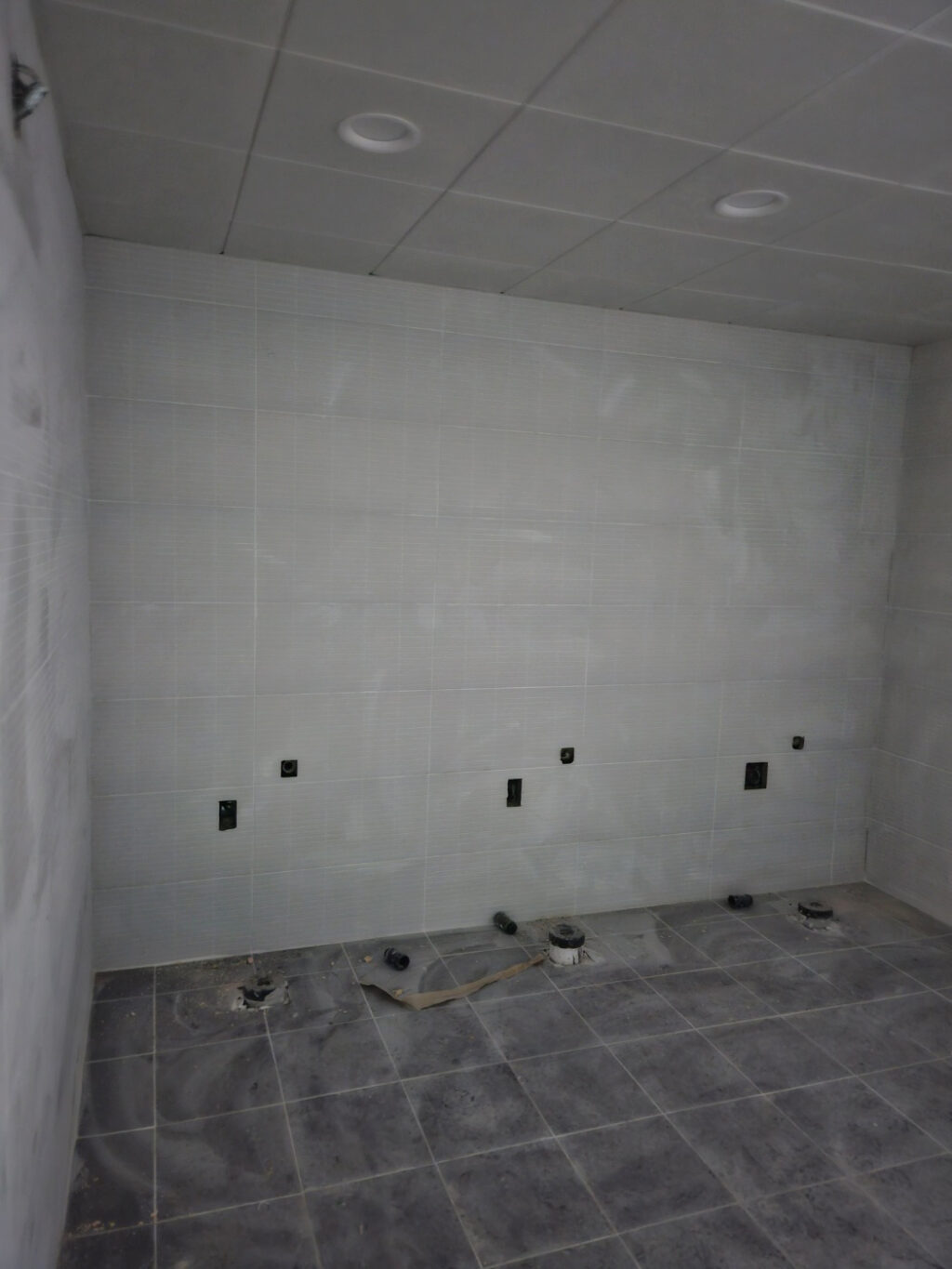

다행히 화장실 내부의 타일 마감과 천장 마감은 완료되어 실측하기에 좋은 조건이었으나, 아직 전기가 공급되지 않아 임시 작업등에 의존해야 하는 어두운 환경이었습니다. 베테랑 작업자와 마이크로 단위까지 치밀하게 측정해 나간 결과, 단순히 변기 간섭 외에도 추가적인 문제점들이 고구마 줄기처럼 발견되었습니다.

1. 도어와 대변기 회전 반경의 한계치 간섭: 800mm 문이 안으로 열릴 때 변기 전면부와 아슬아슬하게 부딪히는 구간이 존재했습니다.

2. 천장 매입 설비와의 간섭: 본 현장은 바닥부터 천장까지 판넬이 이어지는 ‘천정형 큐비클’ 사양입니다. 기둥(포스트) 판을 천장 마감선까지 올리려고 보니, 천장에 이미 고정되어 있는 매입형 조명(다운라이트), 화재 감지기, 스프링클러 헤드 등의 위치가 큐비클 라인과 정확히 겹치는 상황이었습니다.

만약 일반 자재를 대충 가져와서 세웠다면 천장 설비가 파손되거나 칸막이를 제대로 고정하지 못하는 대참사가 일어났을 것입니다. 저희는 즉시 현장 설비 및 전기 담당자분들을 호출하여 큐비클이 고정될 레이저 라인을 보여드렸고, 다행히 칸막이 고정에 방해가 되는 조명과 소방 설비 위치를 긴급히 이전해 주시기로 확답을 받았습니다.

4. 도면 재설계 및 험난한 인력 양중 작업

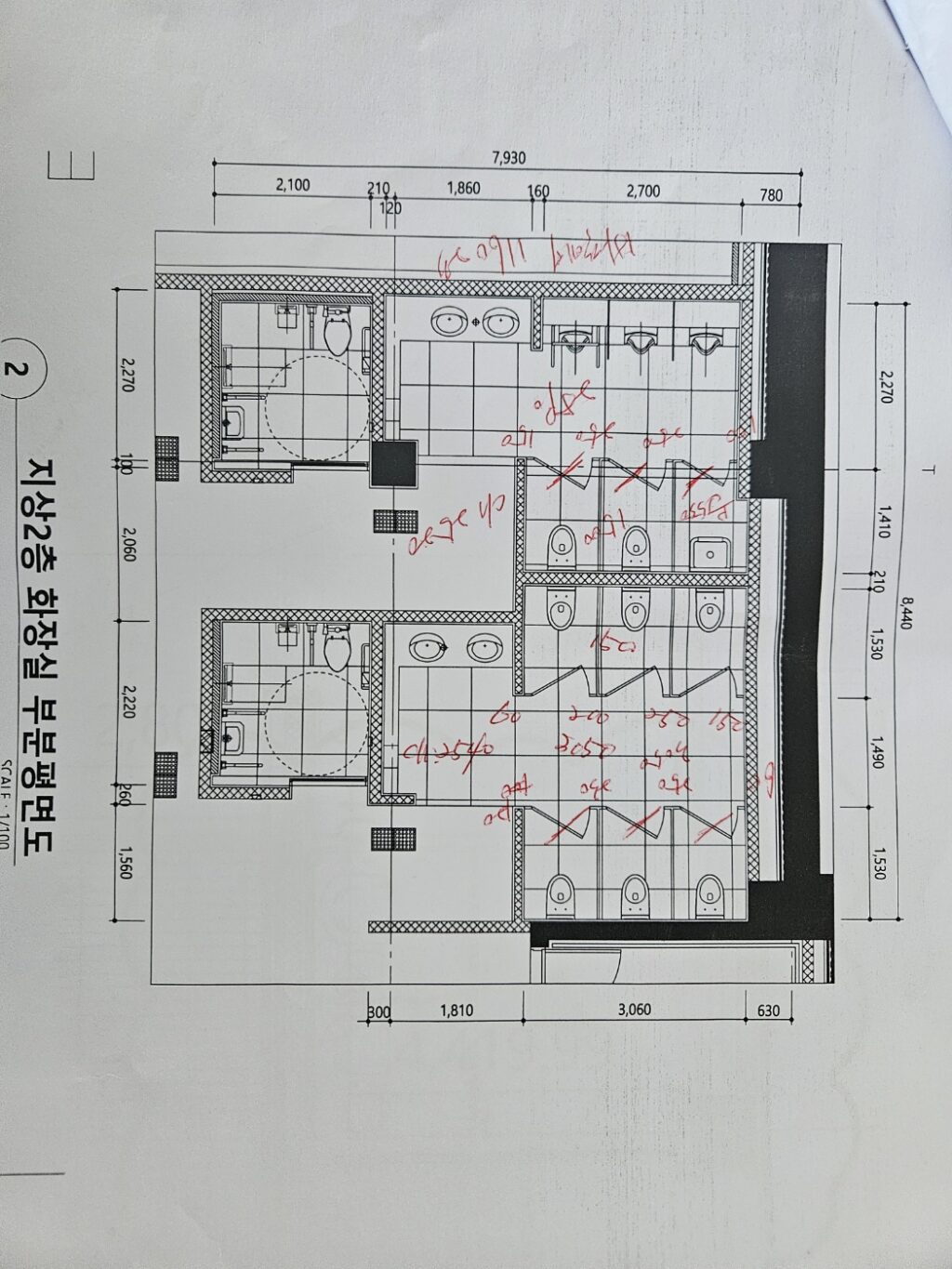

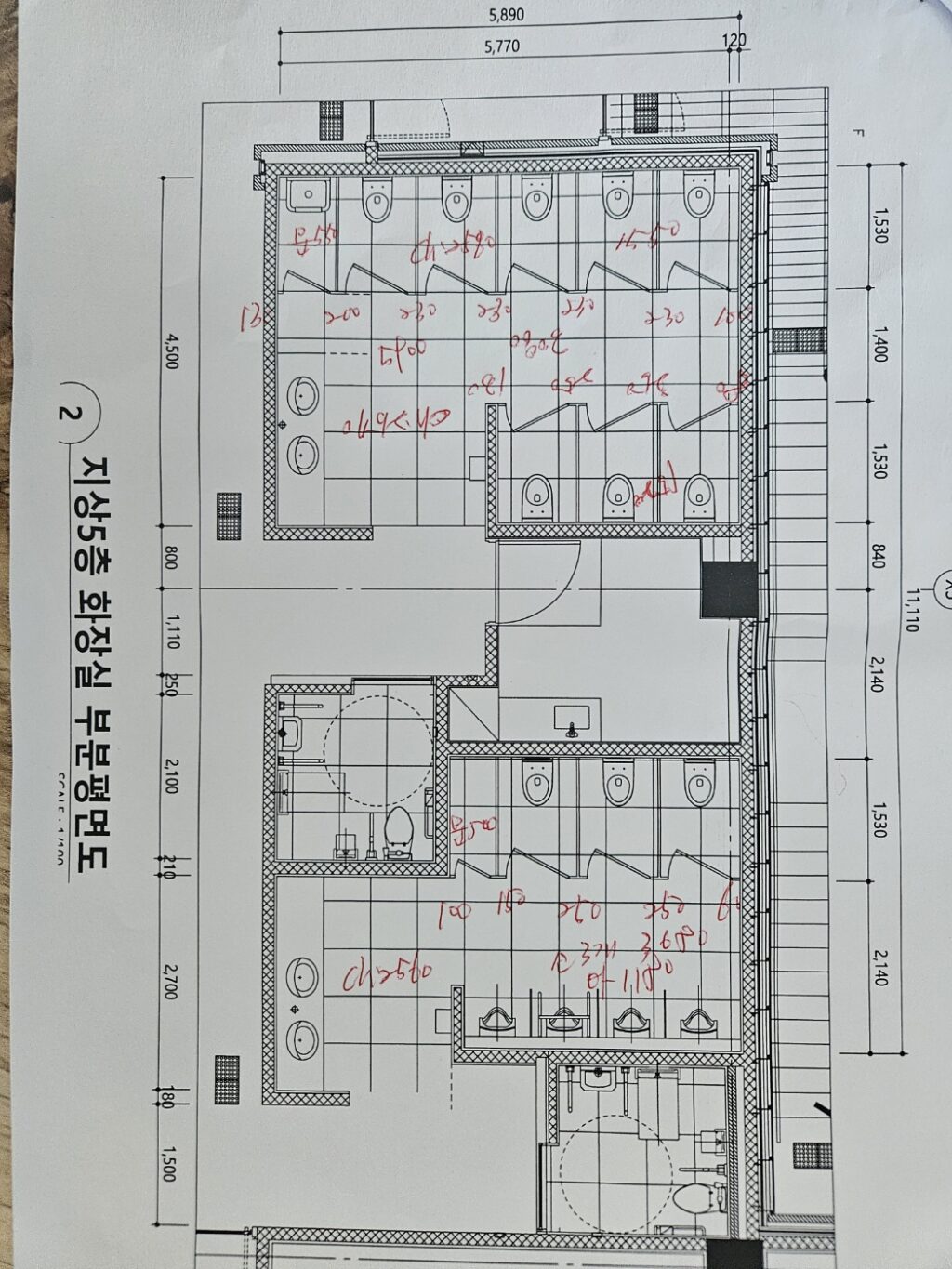

사무실로 복귀한 후, 현장에서 수정한 미세 치수들을 반영하여 캐드(CAD) 도면을 전면 재수정했습니다. 준공 일정이 촉박했기 때문에 자재 공장에 긴급 오더를 넣어 레트로 감성의 그레이(회색) HPM 판넬 생산을 서둘렀습니다.

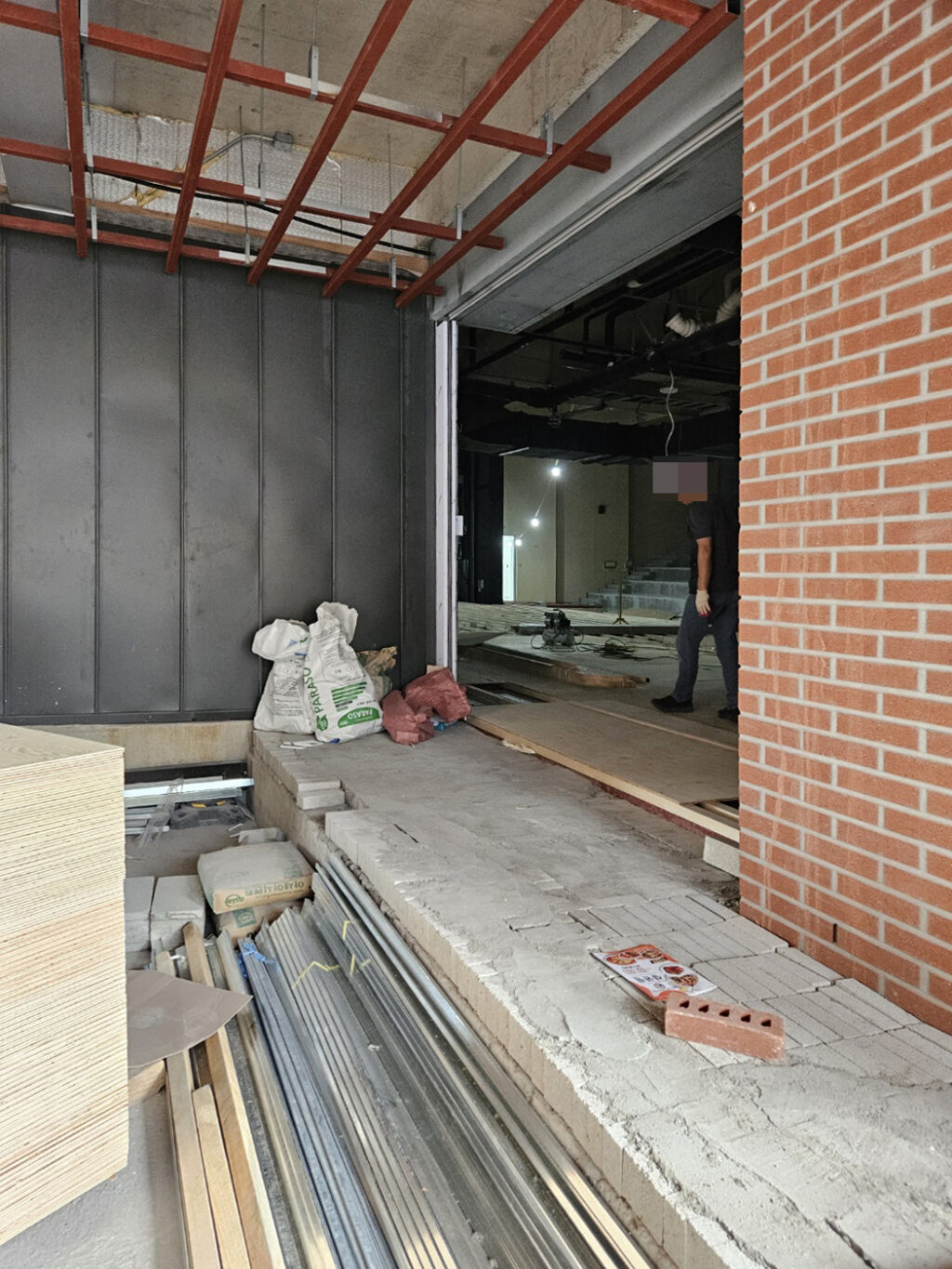

자재가 입고된 약속된 시공 당일, 또 다른 난관이 기다리고 있었습니다. 아직 현장의 엘리베이터가 가동되지 않아, 1층부터 5층(4층 제외)까지의 그 무겁고 거대한 천정형 판넬 자재들을 모두 사람의 힘으로 날라야 하는 상황이었습니다.

천정형 큐비클은 일반 타입보다 판넬의 높이가 훨씬 길고 두꺼워 무게가 상당합니다. 시공 작업자가 이 무거운 자재들을 직접 들고 계단을 오르내리면 정작 중요한 설치 공정에서 체력이 고갈되어 정밀한 마감이 불가능해집니다. 이를 방지하기 위해 저희 태민큐비클은 전문 양중(중량물 운반) 팀을 별도로 섭외하였습니다. 전문 양중 팀이 오전 내내 땀방울을 흘리며 안전하게 전 층 화장실로 자재 분배를 완료해 준 덕분에, 시공 팀은 오롯이 설치 공정에만 모든 기술력을 집중할 수 있었습니다.

5. 장인 정신으로 완성된 천정형 큐비클의 전경

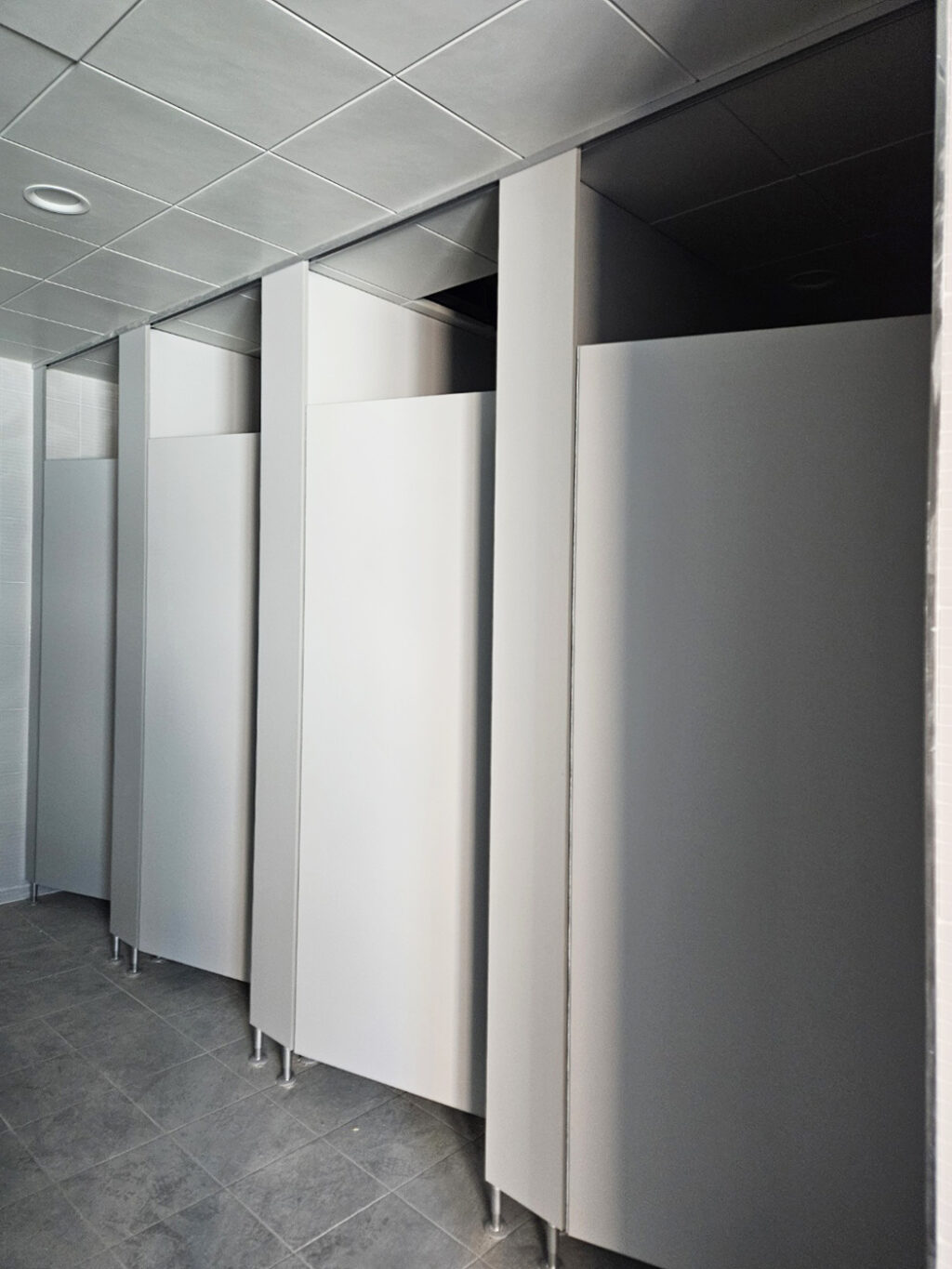

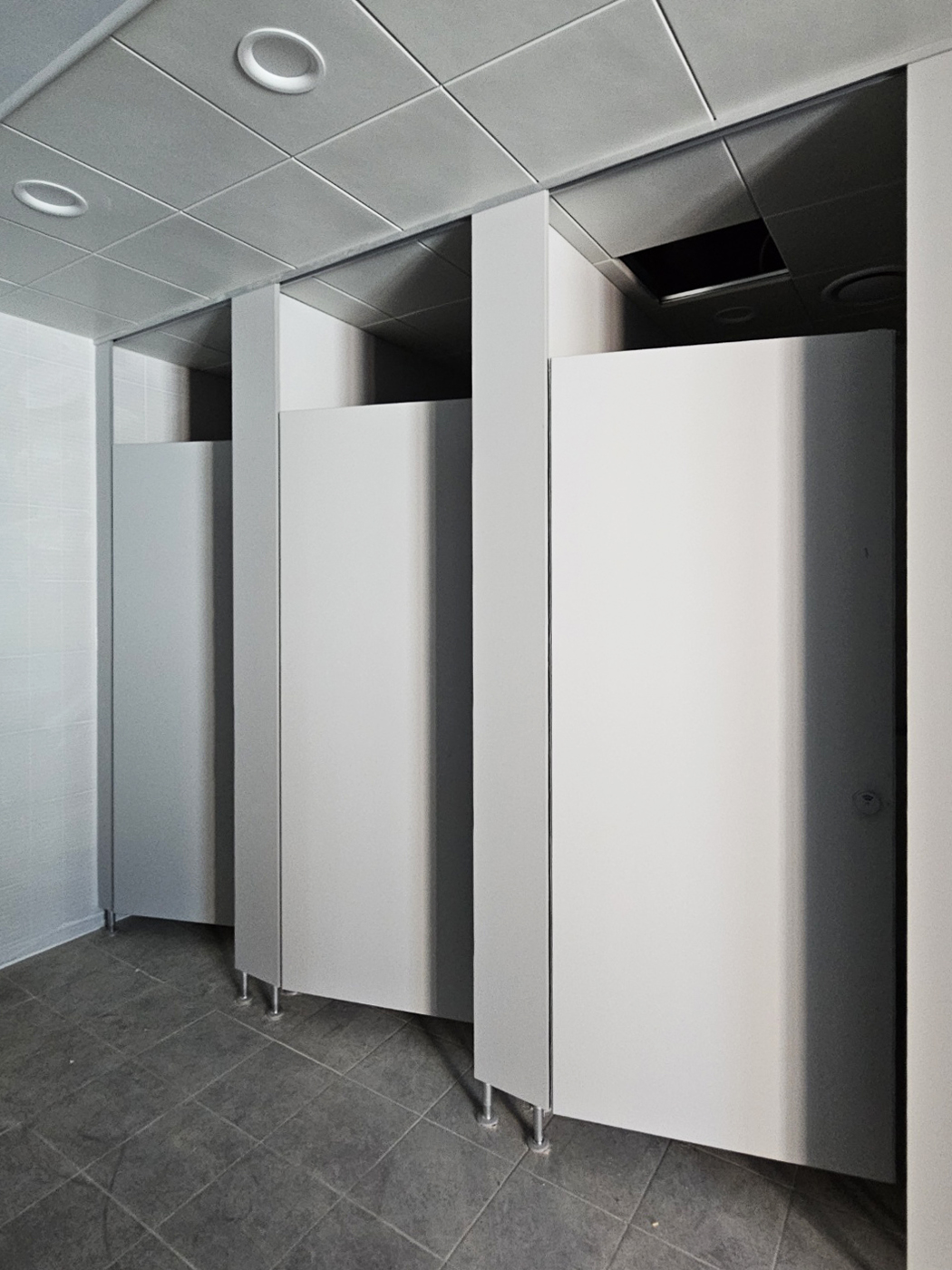

시공 마무리를 위해 현장을 다시 찾았을 때, 총 3일간의 대장정 끝에 완벽하게 설치된 화장실 칸막이를 마주할 수 있었습니다. 천장 고정형 방식이라 일반 큐비클보다 손이 훨씬 많이 가고 시간도 다소 소요되었지만, 기술진의 노고 덕분에 흠잡을 데 없는 고품격 마감이 나왔습니다.

구분	시공 사양 및 내역
현장명	서울 성북구 동소문동 창작 연극 지원센터
큐비클 타입	천정형 마감 (포스트 및 간벽 천장 고정 / 도어 높이 2100mm)
컬러 콘셉트	레트로풍 모던 그레이 (회색 계열)
총 물량	화장실 칸막이 총 30칸 (남자 10칸 / 여자 20칸)
부속 시설	500*1070 사이즈 에칭 강화유리 소변기 칸막이 10개 (젠다이 하단 마감)

아직 전기가 들어오지 않아 사진 촬영 시 다소 어둡게 연출되었지만, 전체적인 톤 다운된 그레이 컬러 큐비클이 노출 콘크리트 및 벽돌 인테리어와 완벽한 조화를 이루고 있었습니다.

가장 우려했던 800mm 유니버설 디자인 도어는 대변기와의 간섭을 정밀하게 피해 부드럽게 개폐되었으며, 천장 마감재와 빈틈없이 밀착된 포스트 판넬은 구조적으로 대단히 견고하고 웅장한 느낌을 주었습니다. 1편에서 담당자분과 합의했던 소변기 강화유리 칸막이 역시 조적 젠다이 하단 라인에 맞춰 흔들림 없이 깔끔하게 고정되었습니다. 준공 후 전등이 모두 켜지면 그 어떤 고급 호텔 화장실 부럽지 않은 멋진 명품 공간이 될 것을 확신합니다.

6. 포스팅을 마치며

이번 성북구 동소문동 창작 연극 지원센터 현장은 총 4차례의 방문 실측, 유니버설 디자인 조례에 따른 도면 분석, 천장 소방·전기 설비 간섭 해결, 계단 인력 양중까지 그야말로 수많은 변수를 하나하나 극복해 낸 뜻깊은 현장이었습니다. 까다로운 조건이었던 만큼 큐비클 전문가로서 한 단계 더 성장할 수 있었던 소중한 배움의 기회이기도 했습니다.

건축 공정의 마지막을 장식하는 화장실 칸막이는 단순한 가림막이 아니라, 이용자의 안전과 편의, 그리고 건축물의 아이덴티티를 완성하는 중요한 인테리어 요소입니다. 도면의 작은 숫자 하나, 현장의 미세한 오차도 놓치지 않고 책임 시공하는 전문 업체를 찾으신다면 언제든 저희 태민큐비클을 찾아주십시오.

다음번에도 더욱 생생하고 유익한 전문 시공 현장 이야기로 찾아뵙겠습니다. 긴 글 읽어주셔서 감사합니다.

태민큐비클은 서울, 경기, 인천 전 지역의 관공서, 상가, 학교, 병원 화장실 칸막이 신축 및 보수 공사를 전문으로 합니다. 도면 검토 및 견적 문의는 언제나 환영합니다.
